OCPP Integration Alpitronic Ladestationen
Hypercharger
Diese Anleitung ist gültig für die Modelle HYC 50, 150, 200, 300 & 400. Eine vollständige Dokumentationen zu den Produkten ist hier (opens in a new tab) zu finden.
Verbinden Sie Ihren Computer per Netzwerkkabel mit der Ladestation. Der entsprechende Ethernet-Port ist mit XF1 beschriftet und befindet sich unten an der Station, auf der Seite mit der Displaytür.
Öffnen Sie einen Internetbrowser und geben Sie die Standard-IP-Adresse 192.168.1.100 in die Adresszeile ein, um die Weboberfläche zu erreichen.
Melden Sie sich dort mit den voreingestellten Zugangsdaten an:
Benutzername: admin
Passwort: admin123

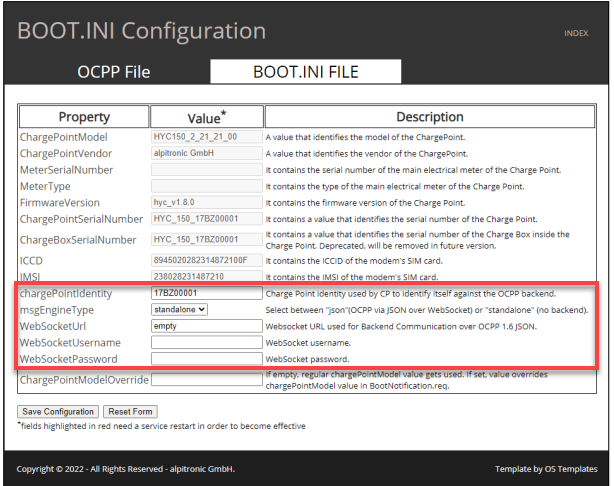

Nehmen Sie folgende Einstellungen unter OCPP vor.
| Beschreibung | Eingabe |
|---|---|
| chargePointIdentity | So belassen wie vorgegeben, bspw. 101004957 |
| msgEngineType | Wählen Sie json im Dropdown |
| ActiveOcppVersion | ocpp1.6 |
| WebSocketUrl | wss://ocpp.sintio.app/ocpp16/NameIhrerOrganisation |
| WebSocketUsername | Muss identisch sein mit chargePointIdentity |
| WebSocketPassword | OCPP-Passwort aus dem Sintio-Portal |
| AuthorizationKey | 01234567890123456789 |
| Beschreibung | Eingabe |
|---|---|
| ChageProfileMaxStackLevel | 9 |
| ChargingScheduleMaxPeriods | 10 |
| ConfigurationMaxKeys | 1000 |
| ConnectorPhaseRotationMaxLength | 5 |
| LocalAuthListMaxLength | 2000 |
| ChargingScheduledAllowedChargingRateUnit | Power, Current |
| MaxChargingProfileinstalled | 100 |
| MeterValuesAlignedDataMaxLength | 7 |
| MeterValuesSampledDataMaxLength | 7 |
| ChargingScheduleMaxPeriods | 10 |
| NumberOfConnectors | 2 |
| SendLocalListMaxLength | 200 |
| StopTxnAlignedDataMaxLength | 7 |
| StopTxnSampledDataMaxLength | 7 |
| SupportedFeatureProfiles | Core,FirmwareManagement... |
| SupportedFeatureProfilesMaxLength | 5 |
| AllowOfflineTxForUnknownId | Im Dropdown false auswählen |
| AuthorizationCacheEnabled | Im Dropdown true auswählen |
| Beschreibung | Eingabe |
|---|---|
| AuthorizeRemoteTxRequests | Wählen Sie im Dropdown true |
| ClockAlignedDataInterval | 900 |
| ConnectionTimeOut | 90 |
| ConnectorPhaseRotation | Nach technischen Begebenheiten eintragen |
| HeartbeatInterval | 300 |
| HycKioskModeEnabled | Wählen Sie im Dropdown false |
| LocalAuthListEnabled | Wählen Sie im Dropdown true |
| LocalAuthorizeOffline | Wählen Sie im Dropdown true |
| LocalPreAuthorize | Wählen Sie im Dropdown true |
| MaxEnergyOnInvalidId | 0 |
| MeterValuesAlignedData | Energy.Active.Import.Register |
| LocalAuthorizeOffline | Energy.Active.Import.Register |
| MeterValueSampleInterval | 60 |
| ResetRetries | 2 |

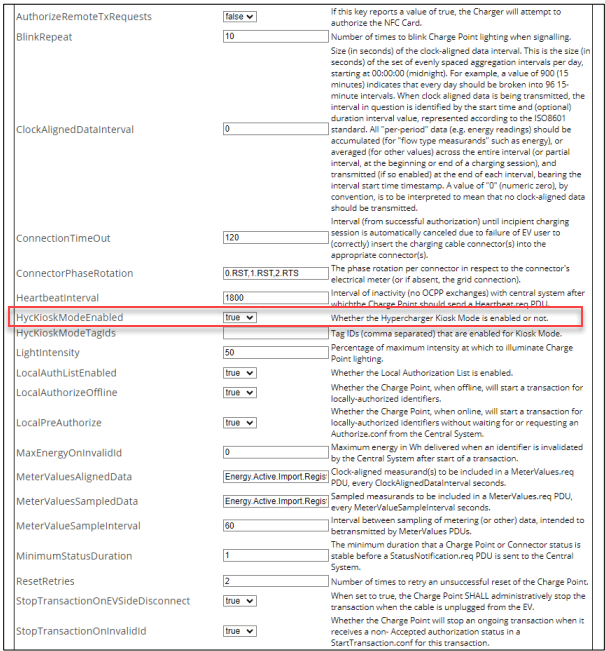

HycKioskModeEnabled muss auf false sein. Andernfalls wird ein Ladevorgang automatisch nach einstecken des Kabels gestartet werden.
| Beschreibung | Eingabe |
|---|---|
| StopTransactionOnInvalidId | Wählen Sie im Dropdown true |
| StopTxnAlignedData | Energy.Active.Import.Register |
| StopTxnSampledData | Energy.Active.Import.Register |
| TransactionMessageAttempts | 3 |
| TransactionMessageRetryInterval | 60 |
| UnlockConnectorOnEVSideDisconnect | Wählen Sie im Dropdown true |
| WebSocketPingInterval | 180 |
| ChargePointMaxProfileEnabled | Wählen Sie im Dropdown false |
| ConnectorPowerLimit | - |
| GridFallbackPower | 346000 |
| GridFallbackTimeout | 5 |
| AutoCharge | Wählen Sie im Dropdown false |
| PlugAndCharge | Wählen Sie im Dropdown false |
| ChargePointModelLegacyMode | Wählen Sie im Dropdown false |
| RemoteTxStoppableLocally | Wählen Sie im Dropdown true |
| KioskModeWhenOffline | Wählen Sie im Dropdown false |
| LockShutterUntilAuthorized | Wählen Sie im Dropdown false |
| DeleteLogsOlderXDays | 30 |
| FreeChargeIfMeterError | Wählen Sie im Dropdown false |
| SignedMeterValueFormat | Wählen Sie im Dropdown OCMF |
| SendMeterPublicKeyOnBootNotification | Wählen Sie im Dropdown false |
| OcppStatusUnavailableConnector | Wählen Sie im Dropdown Preparing |
| DataTransfer-AutoChargeVID | Wählen Sie im Dropdown false |
| CacheSampledMeterValues | Wählen Sie im Dropdown false |
| NumberOfParallelChargingSessions | 2 |
| AuthorizeCreditCardTx | Wählen Sie im Dropdown false |
| CreditCardVirtualTagId | - |
Die Ladestation wird sich auf dem Sintio-Portal anmelden und Sie können die Einbindung abschliessen. Eine Anleitung zur Konfiguration der Ladestation auf dem Sintio-Portal finden Sie hier.
