OCPP Integration Eaton Ladestationen

Eaton GM

  1. Zugriff auf die Konfigurationsseite über WiFi-Hotspot

    Hinweis: Die Konfigurationsseite ist 30 Minuten lang aktiv. Danach müssen Sie die Ladestation aus- und wieder einschalten, um die Konfigurationsseite erneut zu aktivieren.

    Um sich zu verbinden, folgen Sie diesen Schritten:

    • Schalten Sie die Ladestation aus und wieder ein, indem Sie den Leistungsschalter aus- und wieder einschalten.
    • Aktivieren Sie das WLAN auf Ihrem Smartphone oder Computer.
    • Wählen Sie das Ladegerät in der Liste unter dem Namen GM_XXXXX aus, wobei XXXXX der Seriennummer des Ladegeräts entspricht. Verbinden Sie sich mit dem Ladegerät mithilfe des Passworts auf der Lieferbroschüre.
    • Öffnen Sie im Browser (Chrome, Firefox, Edge) die Adresse: http://192.168.53.1. Die Konfigurationsseite des ausgewählten Ladegeräts wird angezeigt.
    • Möglicherweise erscheint eine Warnmeldung aufgrund von möglichen Sicherheitsrisiken. Besuchen Sie die Seite trotzdem.

  2. Nehmen Sie die Netzeinstellungen an der Ladestation vor

    Unter dem Abschnitt "Grid" können Sie folgende Einstellungen vornehmen.

    • Setzen Sie die Phasenrotation Ihrem Stromanschluss entsprechend.
    • Setzen Sie die Spannung passend zu Ihrem Netzanschluss.
    • Speichern Sie die Einstellungen.

GRID

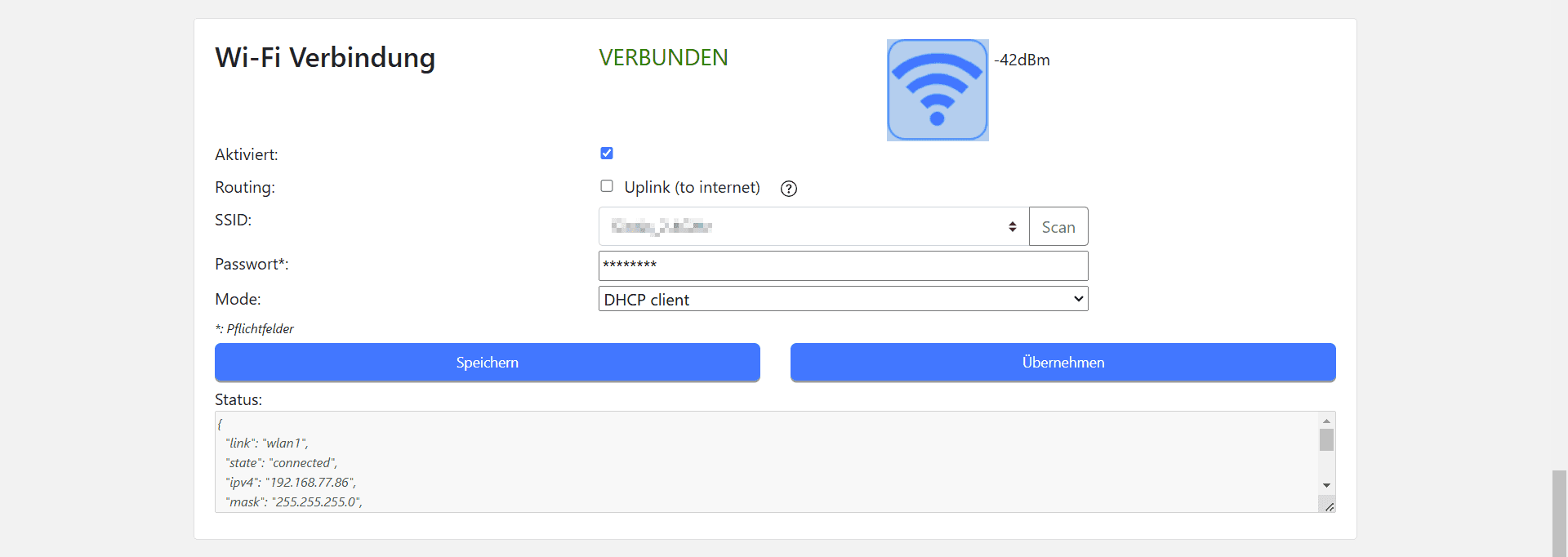

  1. Verbinden Sie die Station mit dem lokalen WLAN

    Gehen Sie zum Abschnitt "Netzwerk".

    • Geben Sie im Textfeld SSID den Namen des lokalen Netzwerks ein.
    • Geben Sie im Textfeld Passwort das Passwort lokalen Netzwerks ein.
    • Klicken Sie auf Speichern.

WIFI

  1. OCPP-Konfiguration

    Gehen Sie zum Abschnitt "OCPP-Server".

    • Geben Sie im Textfeld BoxId/ChargingStationId die Seriennummer des Ladegeräts ein. Mit dieser Id wird sich die Station auf dem Sintio-Portal anmelden.
    • Tragen Sie im Textfeld Server-URL die folgende URL ein: wss://ocpp.sintio.app/ocpp16/{OrganisationId}/.
    • Ersetzen Sie {OrganisationId} in der URL durch die tatsächliche ID Ihrer Organisation, beispielsweise: wss://ocpp.sintio.app/ocpp16/MeineOrganisation/
    • Wählen Sie im Dropdown-Menü Sicherheitsprofil die Option 2 - TLS-Benutzer/Passwort-Authentifizierung.
    • Lassen Sie das Feld Benutzername leer.
    • Geben Sie im Feld Passwort Ihr OCPP-Passwort ein.
    • Klicken Sie auf Speichern & Anwenden und starten Sie die Ladestation neu.

OCPP-LINK

  1. Verbinden Sie die Ladestation mit Ihrem Sintio-Konto

    Die Eaton GM Ladestation erscheint nun auf dem Sintio-Portal unter Ladestationen.
