OCPP Integration Hager Ladestationen

Hager Witty Ladestationen können über den Hager Lastmanager oder als einzelne Stationen mittels IP-Adresse konfiguriert werden.

Lastmanager

Stellen Sie sicher, dass der Hager Lastmanager und Ihre Ladestation im gleichen Netzwerk integriert sind. Um auf Web-Schnittstelle zu gelangen, geben Sie die Adresse http://hager-llm-[6last_characters_SUID].local/ (opens in a new tab) ein. Die SUID finden Sie auf Ihrem Gerät und auf der Verpackung. Öffnen Sie die lokale Web-Schnittstelle in Ihrem Browser und legen Sie einen Account an.

Der Lastmanager wird automatisiert Ladestationen im gleichen Netzwerk erkennen. Sobald Ihre Ladestationen gefunden wurden definieren Sie die Phasenbelegung.

Wählen Sie Sintio als Abrechnungsdienstleister aus über Einstellungen. Definieren Sie den Namen Ihrer Organisation analog zum Sintio-Portal. Die OCPP-ID finden Sie in den Allgemeinen Einstellungen, dieser ist spezifiziert für die Hager Ladestation. Wie Sie das Passwort finden, ist hier beschrieben.

Ladestationen

Hager witty one, plus & pro

Laden Sie die mobile App Hager Charge für Android oder iOS herunter. Öffnen Sie die App und verbinden Sie sich via Bluetooth auf die Ladestation. Sie werden Schritt für Schritt durch die Installation geführt.

Um die Hager witty one mit dem Sintio-Portal zu verknüpfen gehen Sie folgendermassen vor:

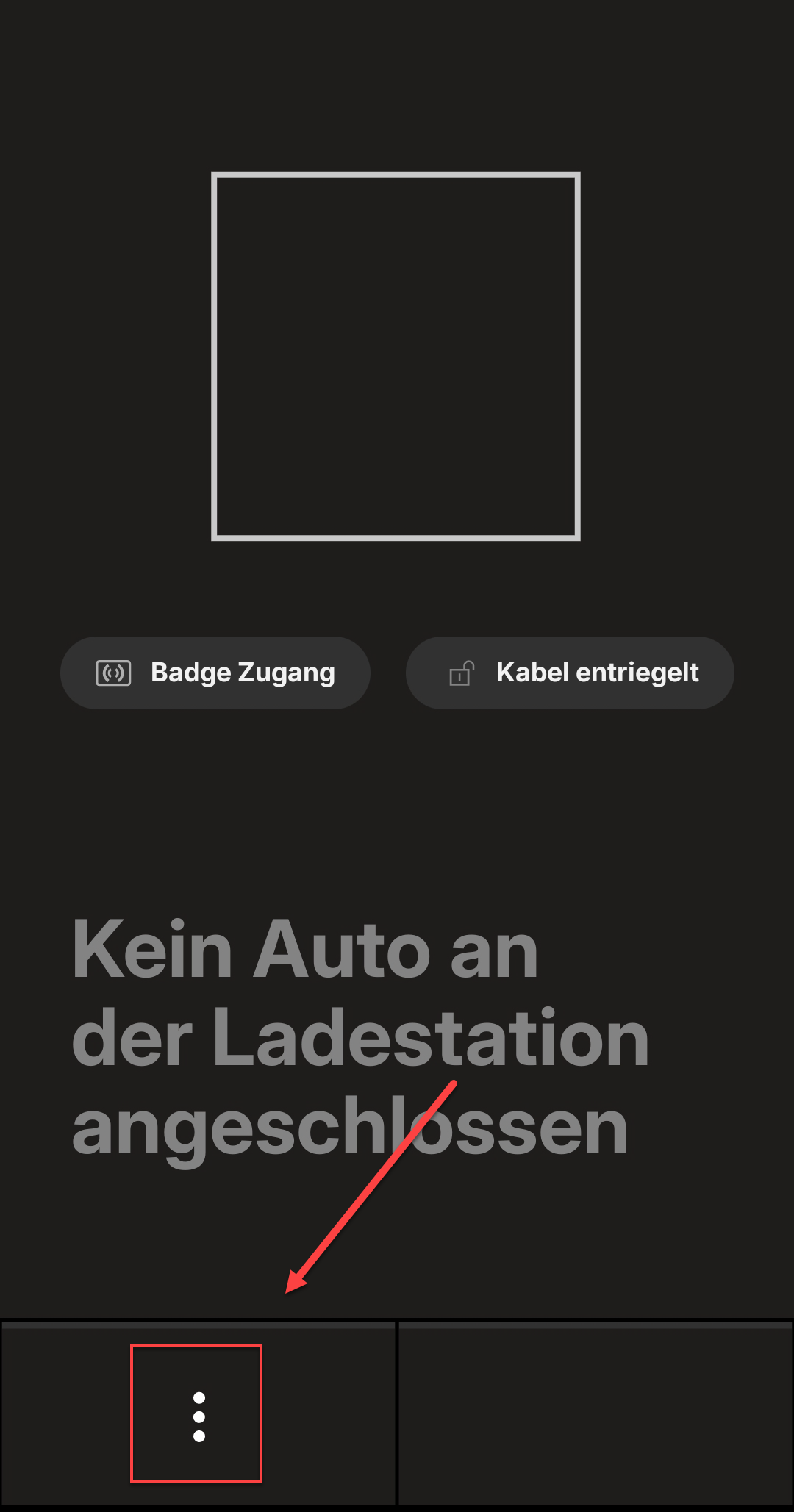

• Navigieren zum Menu über die drei Punkte unten links auf dem Startbildschirm.

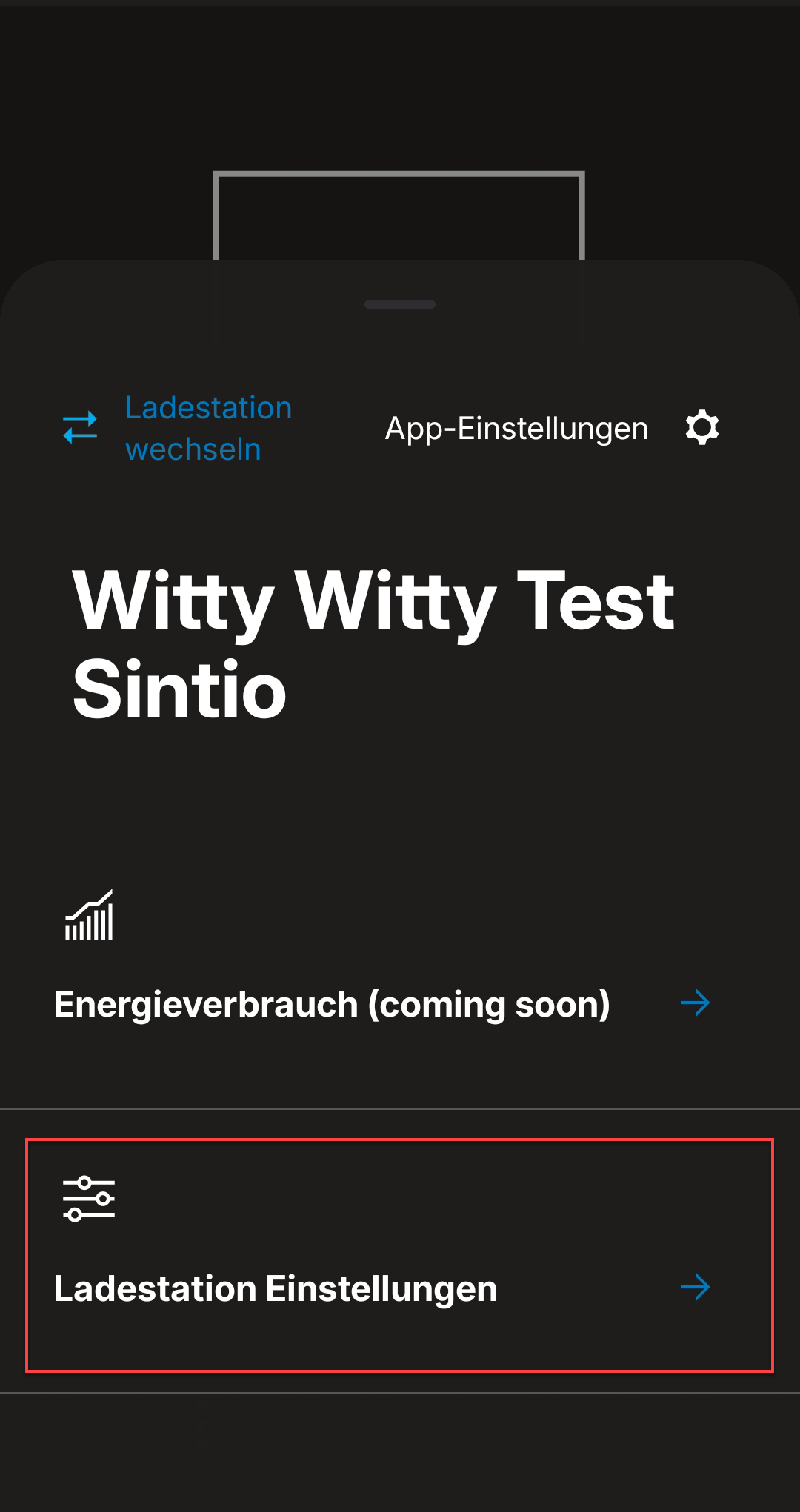

• Wählen Sie Ladestation Einstellungen aus.

• Wählen Sie Dienstwagen zu Hause unter den möglichen Einstellungen.

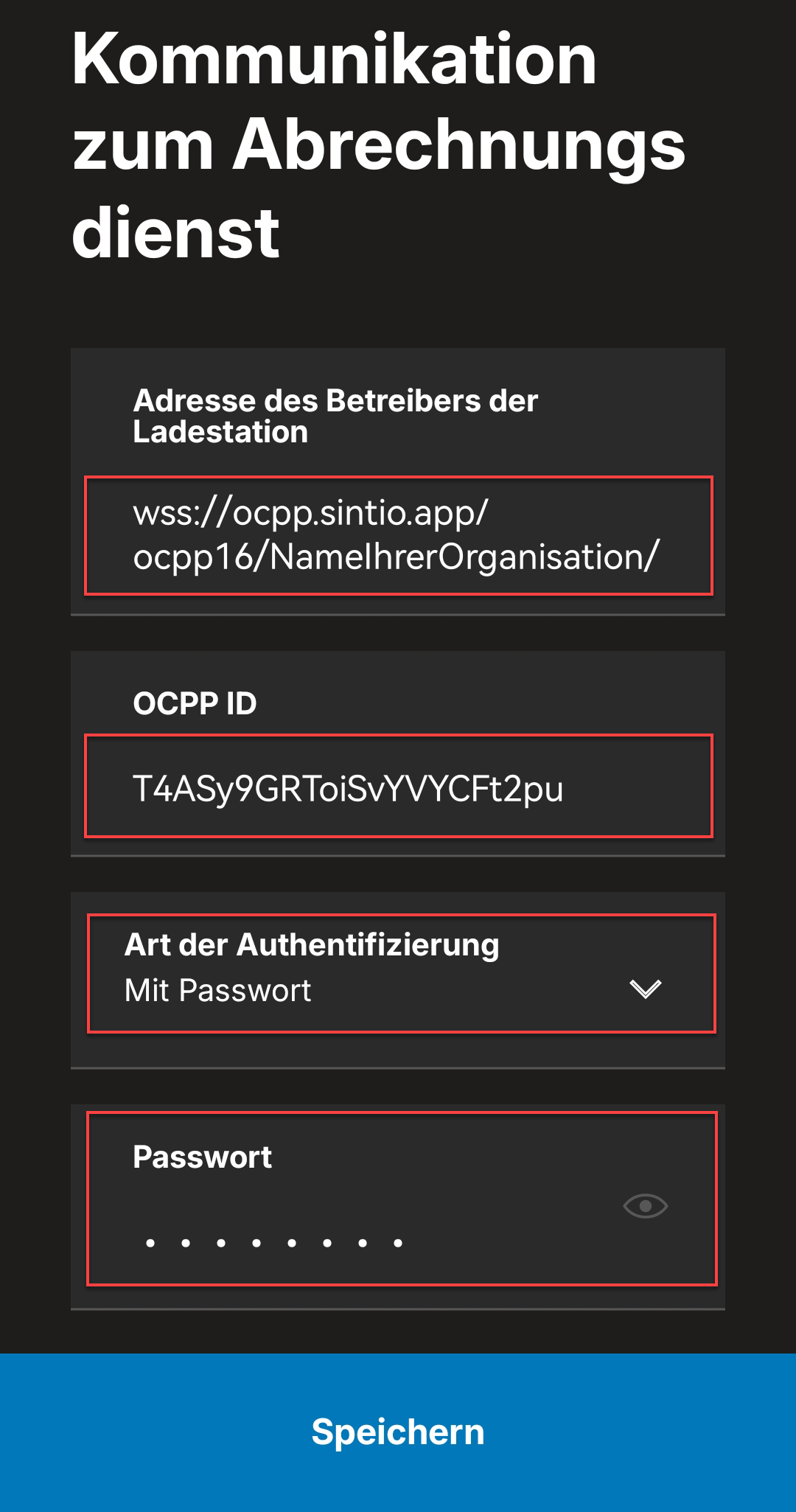

• Nehmen Sie folgende OCPP-Einstellungen vor:

Die Ladestation wird sich auf dem Sintio-Portal anmelden und Sie können die Einbindung der Ladestationen abschliessen. Eine Anleitung zur Konfiguration der Ladestation auf dem Sintio-Portal finden Sie hier.

Hager witty park 2

Stellen Sie sicher, dass die Hager Witty Park 2 im lokalen Netzwerk verknüpft ist. Um auf Web-Schnittstelle zu gelangen, geben Sie die Adresse https://hager-evcs-[6last_characters_SUID (opens in a new tab)] ein. Die SUID finden Sie auf Ihrem Gerät und auf der Bedienungsanleitung. Öffnen Sie die lokale Web-Schnittstelle in Ihrem Browser und legen Sie einen Account an.

Geben Sie die Logindaten wie folgt ein:

Nach dem erfolgreichen Login befinden Sie sich nun auf dem Dashboard und sehen die Ladestation auf dem Web-Portal.

Wählen Sie Access management und auf der rechten Bildschirmseite Controlled access. Speichern Sie die Einstellung.

Setzen Sie OCPP-Daten wie in unterstehenden Tabelle beschrieben:

Die Ladestation wird sich auf dem Sintio-Portal anmelden und Sie können die Einbindung der Ladestationen abschliessen. Eine Anleitung zur Konfiguration der Ladestation auf dem Sintio-Portal finden Sie hier.

OCPP Custom Keys

Mit der Hager witty park 2 haben Sie die Möglichkeit QR-Codes für das öffentlichen Laden oder Support direkt auf dem Display anzeigen zu lassen. Hier finden Sie eine Anleitung wie Sie dies als Administrator einer Organisation tun können.

• Navigieren Sie zu der Hager witty park 2 in Ihrer Organisation, welche Sie konfigurieren möchten.

• Wählen Sie auf der betreffenden Ladestation Ladestation-Konfiguration aus.

• Wählen Sie Ihren Custom Key anhand der gewünschten Funktionalität aus:

• Rufen Sie den Wert des Custom Keys ab wie unten in der Abbildung beschrieben.

• Ändern und speichern Sie den Custom Key und die Angaben werden auf dem Bildschirm der witty park 2 erscheinen.

Seriennummer

Die Seriennummer befindet sich auf der Unterseite der Ladestation.
